小型バー・アンテナ ゲルマラジオや1,2石トランジスタ・ラジオ用に最適です。 中波帯バー・アンテナ
SL-55GT
売り切れ 今後の入荷予定はありません．
120 X 10mm 中波帯バー・アンテナ 売り切れ
参考データ
1次コイル 500kHz時 346μH / Q290 1MHz時 352μH / Q239
巻き始め：白 巻き終わり：黒
2次コイル 500kHz時 12.3μH / Q106 1MHz時 12.5μH / Q132
巻き始め：赤 巻き終わり：緑
左端のコイル 500kHz時 9μH / Q56 1MHz時 9μH / Q95
260PFポリ・バリコンで中波帯520 - 1700kHzまで同調が取れます。
別売り：260PFポリ・バリコン + 延長シャフト + 取り付けネジ3個 + 30mmツマミ 1組￥400
ゲルマニウム・ラジオで感度が良い物に仕上げるには・・・この方法がベストです！
1,1次側コイルは同調のみに使用する。
2,2次側コイルでゲルマニウム・ダイオードを使い検波する。
3,外部アンテナを使用する際は、左側のコイルをアンテナに接続する。
1次側だけで同調と検波部分を接続すると検波部分のインピーダンスが低いので、
同調特性はシャープさが減少し分離が悪くなり、音声も小さくなります。
ゲルマニウム・ダイオードは、ロシア製D311が最高水準を誇ります。
1N60など他のゲルマニウム・ダイオードと比較した資料は下記URLで。
http://mizuho-lab.com/silicone/si-detector.html

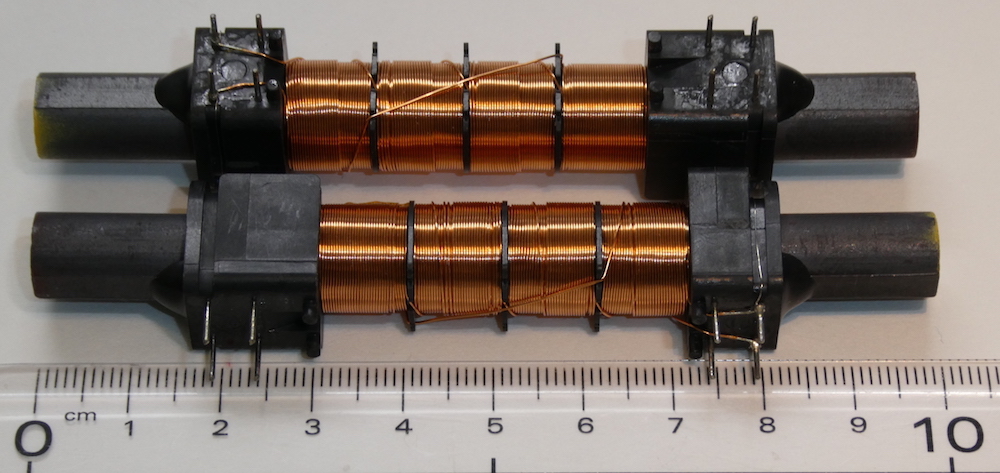

長さ:100mm 径:10mm 市販の電波時計は50mm程度のバー・アンテナなので、高感度が期待できます。
コイル部分インダクタンス:6.916mH Q値:約150 60kHzにおいて
同調用チップコンデンサ:1015PF 60kHzにおいて
このバー・アンテナの応用例は、ここをクリックしてください。

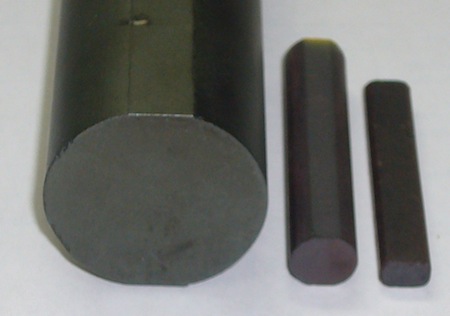

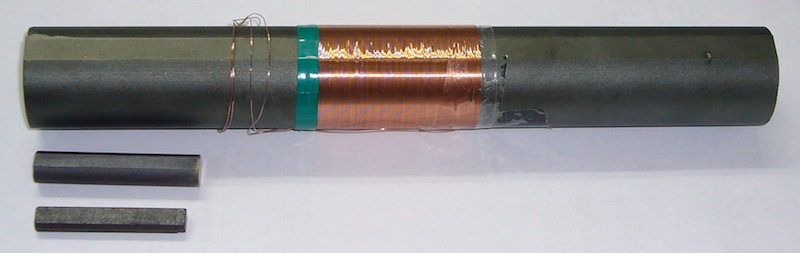

フェライト素材 フェライト・ロッド AMアンテナ用
割れやすいので、取り扱いに注意して下さい。 落とせば、確実に割れます。
また、輸送中に端の部分が少し欠けている物も到着する事もあります。
少し欠けている物をお送りする事もありますので、ご了承下さい。
ただし、少しくらい欠けていても性能には全く支障はありませんのでご安心下さい。
他では買えない大きさの物を扱っています。 数量が数本しか無い物もあります。
売り切れの場合、次回入荷の見込みがない物もあります。

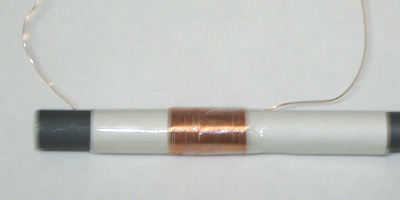

紙を1回巻いた上に、コイルを巻きます。 バーの端からコイルの巻き始め(左側)まで40mmと60mmの位置で容量測定をしました。
線材と巻き数、端からの距離を参考にして巻いて下さい。 同じ回数で巻けば、ほぼ同じ性能が期待できます。
500kHz / 1MHz / 1.5MHzにおけるインダクタンスとQ値です。
上の結果は、40mm離した時のデータです。
上の結果は、60mm離した時のデータです。
秋葉原店でよく聞かれる質問にお答えします。
Q:巻き線は、UEW線( ポリウレタン線 )とリッツ線のどちらが良いのか？
A:リッツ線もいろんな種類( 素線の径と本数 )があり、どんな場合でも良くなると言う訳ではありません。
使用する周波数帯での適切なリッツ線を選ぶが重要になります。
ただ現実問題として様々な周波数帯に適切な種類を揃えるのは不可能に近いです。
類似品を使う場合も多々あると思います。
ここでは、以下の条件で実測してみました。
●フェライトは、200 X 10mmで同種類を使用
●中央部にコイルを巻き、インダクタンスを同程度にして実測
●0.23mmUEW線と0.051mm X 10本のリッツ線で比較しました。

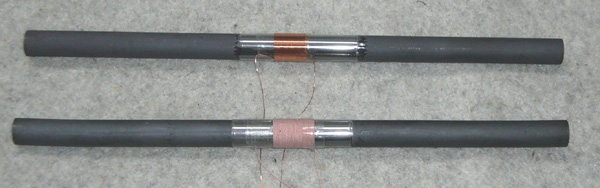

巻線を中央部に巻いた様子 上がUEW
/ ポリウレタン線です。
以下は、UEW / ポリウレタン線のデータです。
以下は、リッツ線のデータです。
UEW / ポリウレタン線では周波数が高くなるとQ値が顕著に低下するのが判ります。
リッツ線では周波数が高くなるとQ値は低下しますが、2割程度に収まっています。
インダクタンスの変化は周波数により大きな変化はありません。
インダクタンスだけ測定するLCメーターでは、コイルの性能を決めるQ値の変化は判りません。
フェライトなど磁性体に巻いたコイルの周波数特性は、空芯の場合よりも測定値に顕著な違いが出ます。
実際に使用する周波数帯で測定しないと、正確な値は出ません。
Q値も測定するのが重要だというのをお分かりになったと思います。
コイルを製作して正確なインダクタンスとQ値の実測データが必要な場合は、ご相談下さい。

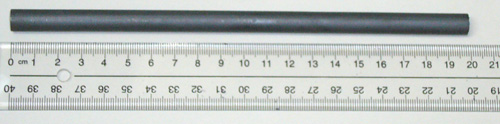

120 X 9mm 1本 ￥250 売り切れ
ここに記載しているフェライト製品以外は扱っていませんので、問い合わせしないで下さい。
フェライトの材質や詳細な資料は用意していません。
ご希望の材質では無い可能性がありますから、フェライト製造メーカーに直接ご注文下さい。
最終更新日：2022年4月24日
