セラミック・イヤホン と クリスタル・イヤホンのインピーダンス比較実測データ

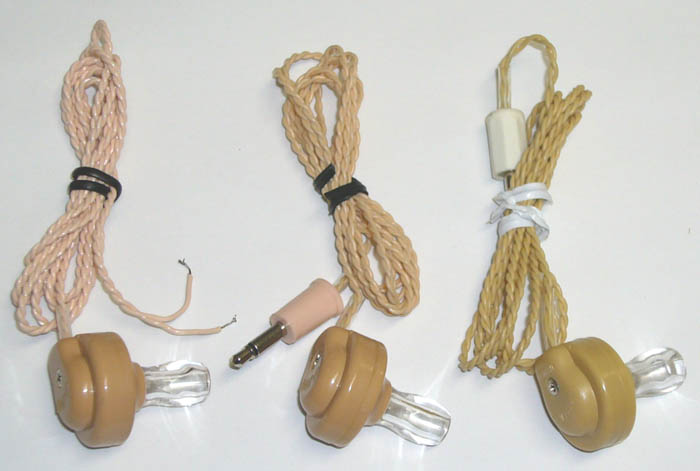

色も微妙に違う、セラミック・イヤホン 現在、市販されている物は100%セラミック・タイプです。
その昔、クリスタル・イヤホンと呼ばれていました。
クリスタル・イヤホンはロッシェル塩を使用していましたが、湿度に弱く現存していても当時の感度や特性は大きく劣化していると想像します。
現在、市販されている物は外観はクリスタル・イヤホンと同じですが、中身はセラミック共振体を使用しています。
これをクリスタル・イヤホンと呼ぶのは間違いで、クリスタル・イヤホン風とか擬きと呼ぶのが正しいかも分かりません。
性能比較をしてみたいのですが、当時の詳細なデータが無いのでセラミック・イヤホンだけに留めます。
当時のイヤホンを使用していた人は、昔の方が感度が良かったと言う感想を持っている人が多い様です。

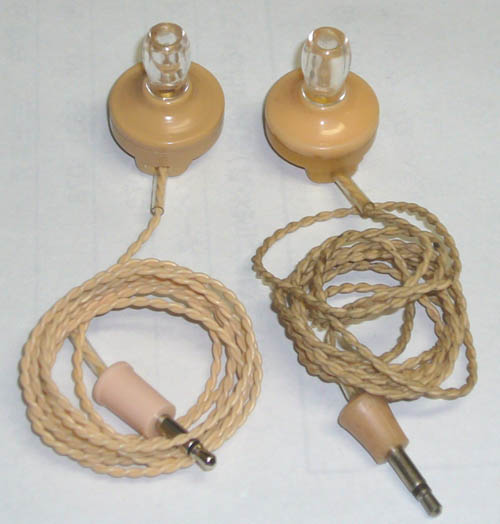

この角度から見ても、どのタイプか判断できません。 左：セラミック・イヤホン 右：クリスタル・イヤホン

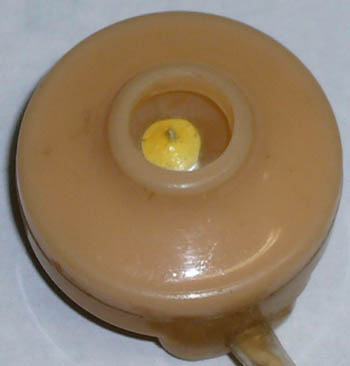

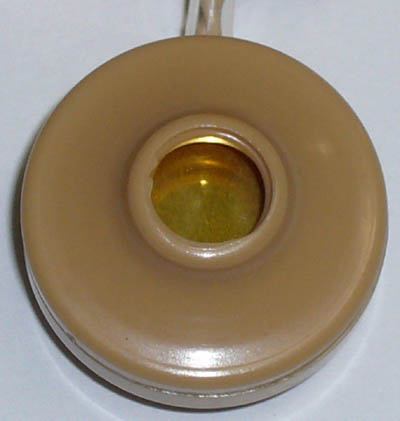

外観では区別が付かないけれど、中を覗けば一目瞭然！ 左：セラミック・イヤホン 右：クリスタル・イヤホン
クリスタル・イヤホンは、2008年10月25日 ラジオ工房 内尾さんに提供していただきました。
ラジオ工房のホーム・ページは、こちら・・・ http://www31.ocn.ne.jp/~radiokobo/
100Hz から100Hz毎に5KHzまでコードを含んだ測定をしています。
小数点以下は、切り捨てています。
使用した測定器は、Agilent E4980A LCRメーターです。
注：クリスタル・イヤホンは、作られてから20年以上は経過しているものと思われます。
新品時のデータが無いので、セラミック・イヤホンと比較は出来ません。
ここに記載しているデータは参考値です。
以下は、静電容量の比較データ 上段：クリスタル 下段：セラミック
備考：nFについて 1nF = 1000PFです。
容量は、セラミックの方が桁違いに大きいです！
|
|
100Hz |
200Hz |
300Hz |
400Hz |
500Hz |
600Hz |
700Hz |
800Hz |
900Hz |
1000Hz |
|
PF |
760 |
742 |
751 |
756 |
761 |
763 |
767 |
770 |
774 |
777 |
|
nF |
19.32 |
19.24 |
19.19 |
19.17 |
19.17 |
19.19 |
19.21 |
19.35 |
19.46 |
19.53 |
|
|
1100Hz |
1200Hz |
1300Hz |
1400Hz |
1500Hz |
1600Hz |
1700Hz |
1800Hz |
1900Hz |
2000Hz |
|
PF |
780 |
784 |
788 |
796 |
796 |
736 |
716 |
733 |
742 |
741 |
|
nF |
19.73 |
20.02 |
20.52 |
21.47 |
23.38 |
16.09 |
16.67 |
17.63 |
18.36 |
18.83 |
|
|
2100Hz |
2200Hz |
2300Hz |
2400Hz |
2500Hz |
2600Hz |
2700Hz |
2800Hz |
2900Hz |
3000Hz |
|
PF |
751 |
753 |
755 |
757 |
759 |
761 |
762 |
764 |
767 |
769 |
|
nF |
19.35 |
19.95 |
20.80 |
21.74 |
23.09 |
25.78 |
27.74 |
5.47 |
7.49 |
10.63 |
|
|
3100Hz |
3200Hz |
3300Hz |
3400Hz |
3500Hz |
3600Hz |
3700Hz |
3800Hz |
3900Hz |
4000Hz |
|
PF |
772 |
775 |
779 |
783 |
788 |
793 |
798 |
804 |
809 |
812 |
|
nF |
12.35 |
13.39 |
14.08 |
14.57 |
14.93 |
15.22 |
15.45 |
15.64 |
15.81 |
15.96 |
|
|
4100Hz |
4200Hz |
4300Hz |
4400Hz |
4500Hz |
4600Hz |
4700Hz |
4800Hz |
4900Hz |
5000Hz |
|
PF |
812 |
807 |
796 |
780 |
753 |
715 |
664 |
598 |
534 |
497 |
|
nF |
16.11 |
16.21 |
16.27 |
16.45 |
16.46 |
16.44 |
16.62 |
16.88 |
17.12 |
15.73 |
|
|
100Hz |
200Hz |
300Hz |
400Hz |
500Hz |
600Hz |
700Hz |
800Hz |
900Hz |
1000Hz |
|
損失係数 |
0.023 |
0.050 |
0.058 |
0.056 |
0.061 |
0.064 |
0.067 |
0.070 |
0.074 |
0.078 |
|
損失係数 |
0.017 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.015 |
0.016 |
|
|
1100Hz |
1200Hz |
1300Hz |
1400Hz |
1500Hz |
1600Hz |
1700Hz |
1800Hz |
1900Hz |
2000Hz |
|
損失係数 |
0.083 |
0.089 |
0.097 |
0.111 |
0.148 |
0.214 |
0.134 |
0.113 |
0.110 |
0.111 |
|
損失係数 |
0.017 |
0.019 |
0.024 |
.043 |
0.155 |
0.36 |
0.111 |
0.061 |
0.047 |
0.041 |
|
|
2100Hz |
2200Hz |
2300Hz |
2400Hz |
2500Hz |
2600Hz |
2700Hz |
2800Hz |
2900Hz |
3000Hz |
|
損失係数 |
0.114 |
0.118 |
0.122 |
0.125 |
0.130 |
0.135 |
0.139 |
0.143 |
0.149 |
0.155 |
|
損失係数 |
0.040 |
0.043 |
0.052 |
0.082 |
0.112 |
0.195 |
0.572 |
2.99 |
0.597 |
0.175 |
|
|
3100Hz |
3200Hz |
3300Hz |
3400Hz |
3500Hz |
3600Hz |
3700Hz |
3800Hz |
3900Hz |
4000Hz |
|
損失係数 |
0.161 |
0.167 |
0.175 |
0.183 |
0.193 |
0.204 |
0.217 |
0.233 |
0.252 |
0.277 |
|
損失係数 |
0.086 |
0.055 |
0.040 |
0.033 |
0.029 |
0.026 |
0.024 |
0.023 |
0.022 |
0.022 |
|
|
4100Hz |
4200Hz |
4300Hz |
4400Hz |
4500Hz |
4600Hz |
4700Hz |
4800Hz |
4900Hz |
5000Hz |
|
損失係数 |
0.307 |
0.343 |
0.385 |
0.433 |
0.491 |
0.557 |
0.632 |
0.704 |
0.729 |
0.677 |
|
損失係数 |
0.023 |
0.027 |
0.026 |
0.028 |
0.035 |
0,032 |
0.031 |
0.039 |
0.077 |
0.116 |
|
|
100Hz |
200Hz |
300Hz |
400Hz |
500Hz |
600Hz |
700Hz |
800Hz |
900Hz |
1000Hz |
|
KΩ |
1931 |
991 |
671 |
508 |
408 |
342 |
294 |
257 |
229 |
206 |
|
KΩ |
81 |
41 |
27 |
20 |
16 |
13 |
11 |
10 |
9.0 |
8.1 |
|
|
1100Hz |
1200Hz |
1300Hz |
1400Hz |
1500Hz |
1600Hz |
1700Hz |
1800Hz |
1900Hz |
2000Hz |
|
KΩ |
187 |
171 |
157 |
144 |
133 |
134 |
131 |
121 |
114 |
107 |
|
KΩ |
7.3 |
6.6 |
5.9 |
5.2 |
4.4 |
5.8 |
5.5 |
4.9 |
4.5 |
4.2 |
|
|
2100Hz |
2200Hz |
2300Hz |
2400Hz |
2500Hz |
2600Hz |
2700Hz |
2800Hz |
2900Hz |
3000Hz |
|
KΩ |
102 |
96 |
92 |
88 |
84 |
80 |
77 |
74 |
71 |
69 |
|
KΩ |
3.9 |
3.6 |
3.3 |
3.0 |
2.7 |
2.3 |
1.8 |
3.3 |
6.2 |
4.8 |
|
|
3100Hz |
3200Hz |
3300Hz |
3400Hz |
3500Hz |
3600Hz |
3700Hz |
3800Hz |
3900Hz |
4000Hz |
|
KΩ |
66 |
64 |
61 |
59 |
57 |
55 |
53 |
51 |
49 |
48 |
|
KΩ |
4.1 |
3.6 |
3.4 |
3.2 |
3.0 |
2.9 |
2.7 |
2.6 |
2.5 |
2.4 |
|
|
4100Hz |
4200Hz |
4300Hz |
4400Hz |
4500Hz |
4600Hz |
4700Hz |
4800Hz |
4900Hz |
5000Hz |
|
KΩ |
46 |
45 |
44 |
43 |
42 |
42 |
43 |
46 |
49 |
53 |
|
KΩ |
2.4 |
2.3 |
2.2 |
2.2 |
2.1 |
2.1 |
2.0 |
1.9 |
1.8 |
2.0 |

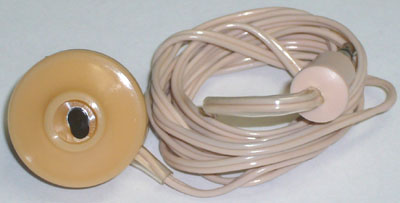

机の周りを片づけていたら、クリスタル・イヤホンが出てきました。
学研の真空管ラジオ・キットに付いてきた物ではないかと思っていたのが思い違いでした。
いつ頃手に入れた物か記憶がありません。
これは割と最近作られた物だと思いますが、特性は上記の物とあまり差がありません。
感度も今ひとつです。
