フェライト・ロッドの資料

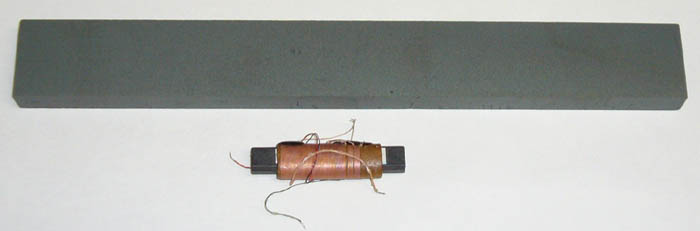

D:200 X 25 X 10mm 重さ:200グラム 用途:40kHz / 60kHzの電波時計用外部アンテナ 中波帯バー・アンテナ
2本繋いで、長さ40cmの超長波用のアンテナを試作してみました。
VLF用に試作したフェライト・アンテナ 長さ200mm( 幅25mm 厚さ10mm )のフェライトを2本繋いでいます。
0.06mm / 180本のリッツ線を1次側:74回 2次側:10回巻いています。
櫛上のセパレーターを左右に接着し、その上に2.5mm程の間隔が空く様に巻いています。
1次側のデータは、以下の通りです。
150kHzが限界の様です。 後は、同調回路とケースをどうするか・・・
注:このフェライトは中波帯でも使用できます。 150kHzが限界の様です。と記載しているのは、2本繋ぎ&この巻き方に限った場合です。
2011年2月現在、超長波・長波帯にはポリウレタン線を巻いて、Q値が300前後まで向上しています。
まずは18200PFを1次側に接続して40kHzに同調させます。
2次側は40kHz時に83Ω位ありましたが、気にしないでこのアンテナにゲイン:20dBのアンプを接続し、
東京都文京区湯島の鉄筋ビル内( 窓から1m離れた所にアンテナを置いています。)で40kHz-JJYが受信できます。
非常階段にでも取り付ければ、もっとクリアに受信できると思います。 早めにパイプを探そうと思います。
